GW-A3R2-B

?802.11b/g/n ?內置10bit高精度ADC ?內置TCP/IP協議棧 ?內置TR開關、balun、LNA、功率放大器和匹配網絡 ?內置PLL、穩壓器和電源管理組件 ?支持天線分集

產品編號

GW-A3R2-B

關鍵詞：

所屬分類：

WiFi模塊

產品咨詢

詳情介紹

GW WIFI 技術 規 格

GW-WIFI模組使用WIFI芯片及MCU尺寸小、功耗低、發射強、性能穩定，為WIFI功能嵌入到其它的應用系統提供了超強便利，可廣泛應用于智能家居等領域。

特點

?802.11b/g/n
?內置10bit高精度ADC
?內置TCP/IP協議棧
?內置TR開關、balun、LNA、功率放大器和匹配網絡
? 內置PLL、穩壓器和電源管理組件
?支持天線分集
? STBC、1×1MIMO、1×2MIMO
? A-MPDU、A-MPDU的聚合和0.4S的保護間隔
?Wifi@2.4HZ、支持WPA/WPA2安全模式
? 支持STA/AP/STA+AP工作模式
?支持Smart Config功能（包括AndrioD和iOS設備）
? 深度睡眠保持電流為10uA,關斷電流小于5uA
?2ms之內喚醒、連接并傳送數年據包
?802.11b模式下+20dbm的輸出功率
?待機狀態消耗功率小于2.0mW（DTIM3）
?工作溫度范圍：-40℃-+80℃

主要參數

類別	參數	說明
無線參數	無線標準	802.11/b/g/n
無線參數	頻率范圍	2.4GHZ-2.5GHZ(2400M-2483.5M)
Hardware Parameters	數據接口	HSPI\UART\12C\12S\lr Remote Control
	數據接口	PWM\GPIO
	工作電壓	3.0V-3.6V（可擴展5Ⅴ）
	工作電流	平均值：80mA
	工作溫度	-40℃-+80℃
	存儲溫度	常溫
	模塊大小	46.1mm26.6mm7mm
	外部接口	N/A
Software Parameters	無線網絡模式	Station/SoftAP/Station+SoftAP
	安全機制	WAP/WAP2
	加密類型	WEP/TKIP/AES
	升級固件	本地串口燒錄/云端升級/主機下載燒錄
	網絡協議	IPv4,ICP/UDP/HTTP/FTP
	用戶配置	云端服務器、Andriod/iOS APP

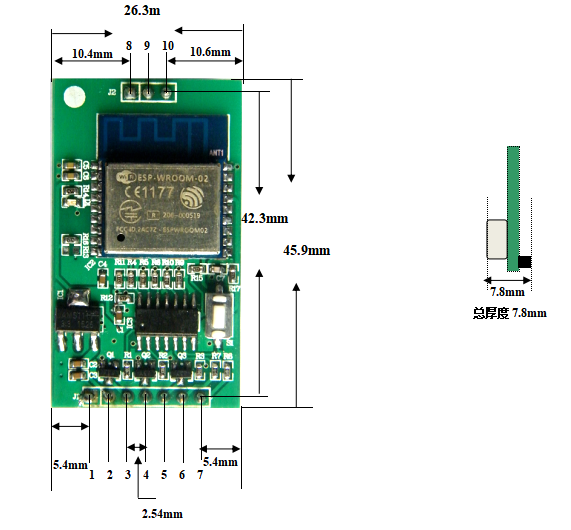

外型尺寸圖

接口定義

GW-WIFI模組共接出7個接口，各引腳接口定義見下表。

序號	Pin引腳名稱	功能說明
1	GND	地線
2	VDD	模組使能腳，高電平有效 3.3V
3	OUT1	開 三極管集電極輸出
4	OUT2	停三極管集電極輸出
5	OUT3	關 三極管集電極輸出
6	擴展1
7	擴展2
8、9、10	空

3、接收靈敏度

參數	最小值	典型值	最大值	單位
輸入頻率	2412		2884	MHz
輸出電阻		50		Ω
輸入反射			-10	dBm
72.2Mbps下，PA的輸出功率	14	15	16	dBm
11b模式下，PA的輸出功率	17.5	18.5	19.5	dBm
靈敏度
DSSS,1Mbps		-98		dBm
CCK,11Mbps		-91		dBm
6Mbps(1/2BPSK)		-93		dBm
54Mbps(3/4 64-QAM)		-75		dBm
HT20,MCS7(65Mbps,72.2Mbps		-72		dBm
領域仰制
OFDM,6Mbps		37		dB
OFDM,54Mbps		21		dB
HT20，MCS0		37		dB
HT20，MCS7		20		dB

4、GW-WIFI模組尺寸對照表

長	寬	高	Pin腳間距
45.9mm	26.3mm	7.8mm	2.54mm

5、最大額定值

額定值	條件	值	單位
存儲溫度		-45 to+80	℃
最大焊接溫度		260	℃
供電電壓		+3.0 to +3.6	V

6、建議工作環境

工作環境	名稱	最小值	典型值	最大值	單位
工作溫度		-45	20	80	℃
供電電壓	VDD	3.0	3.3	3.6	V

7、數字端口特征

端口	典型值	最小值	最大值	單位
輸入邏輯電平低	V_lL	-0.3	0.25VDD	V
輸入邏輯電平高	V_lH	0.75VDD	VDD+0.3	V
輸出邏輯電平低	V_OL	N	0.1VDD	V
輸出邏輯電平高	V_OH	0.8VDD	N	V

注：如無特殊說明，則試條件為：VDD=3.3V,溫度為20℃

8、功耗

下列功耗數據是基于3.3V的電源、25℃的環境溫度，并使用內部穩壓電源測得。

所用測量均在沒有SAW濾波器的情況下，于天線接口處完成。
所用發射數據是基于90%的占空比，在持續發射的模式下測得的。

功耗：

模式	最小值	典型值	最大值	單位
傳送802.11b,CCKMbps,Pout=+17dBm		170		mA
傳送802.11g，OFDM 54Mbps, Pout=+15dBm		140		mA
傳送802.11n，MCS7，Pout=+13dBm		120		mA
接收802.11b,包長1024字節，-80dBm		50		mA
接收802.11g,包長1024字節，-70dBm		56		mA
接收802.11n,包長1024字節，-65dBm		56		mA
Model-Sleep		15		mA
Light-Sleep		0.9		mA
Deep-Sleep		10		uA
Power-off		0.5		uA
